Dimensiune standard: DIN 3869

Material: FKM verde, NBR negru, la nevoie

Duritate: 85 Shore, după cum aveți nevoie

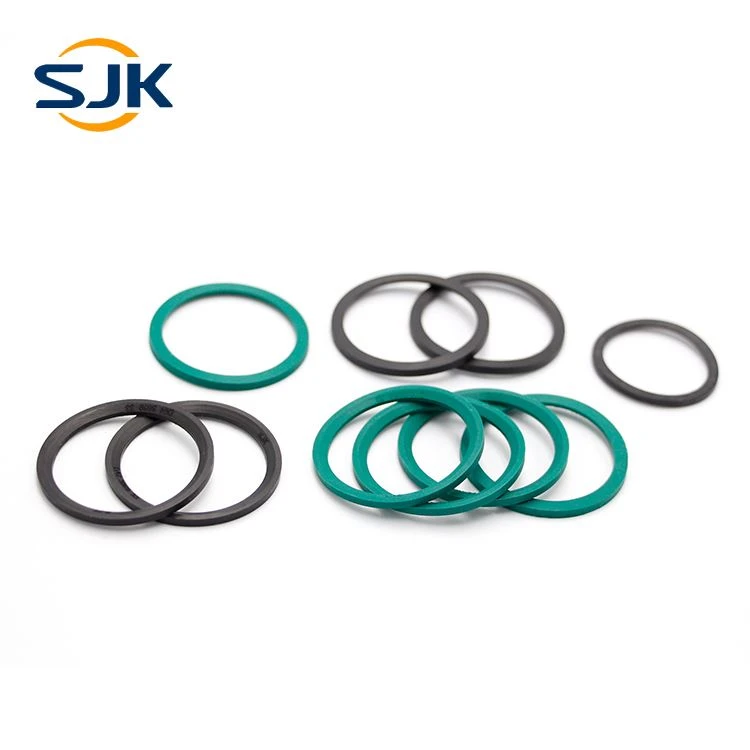

Inelul de etanșare ED este garnituri standard elastomerice (moale) pentru conectori filetat. Forma specială le permite să fie utilizate în aplicații de înaltă presiune, compensează toleranțele de fabricație și asigură o acțiune de etanșare fiabilă. Inelul de etanșare ED este utilizat pe scară largă în îmbinările hidraulice pneumatice, cum ar fi îmbinările țevilor, dopurile hidraulice și îmbinările de tranziție

Avantaje

- Deformare mecanică mică a secțiunii

- Fără mișcare relativă în timpul ciclului de presiune

- Păstrați o performanță excelentă de etanșare pentru o lungă perioadă de timp

- Presiunea de lucru poate ajunge la 60Mpa

Tabel de dimensiuni comune

Nu.	IMPERIAL	FIR	MĂRIMEA
Nu.	IMPERIAL	FIR	MĂRIMEA
8	——	M8*1.0	6.59.91.0
10	G1/8A	M10*1.0	8.4x11.9x1.0
12	——	M12*1.5	9.8x14.4x1.5
14	G1/4A	M14*1.5	11.6x16.5x1.5
16	——	M16*1.5	13.8x18.9x1.5
17	G3/8A	G3/8"*19	14.7x18.9x1.5
18	——	M18*1.5	15.7x20.9x1.5
20	——	M20*1.5	17.8x22.9x1.5
21	G1/2A	G1/2"*14	18.5x23.9x1.5
22	——	M22*1.5	19.6x24.3x1.5
24	G 5/8A	M24*1.5	21.826.91.5
26	G3/4A	M26*1.5	23.9x29.2x1.5
27	G3/4A	M27*2.0	23.9x29.2x1.5
33	G1A	M33*2.0	29.7x35.7x2.0
42	G1-1/4	M42*2.0	38.8x45.8x2.0
48	G1-1/2	M48*2.0	44.7x50.7x2.0
60	G2	M60*2.0	56.566.54.0

Inel de etanșare ED
