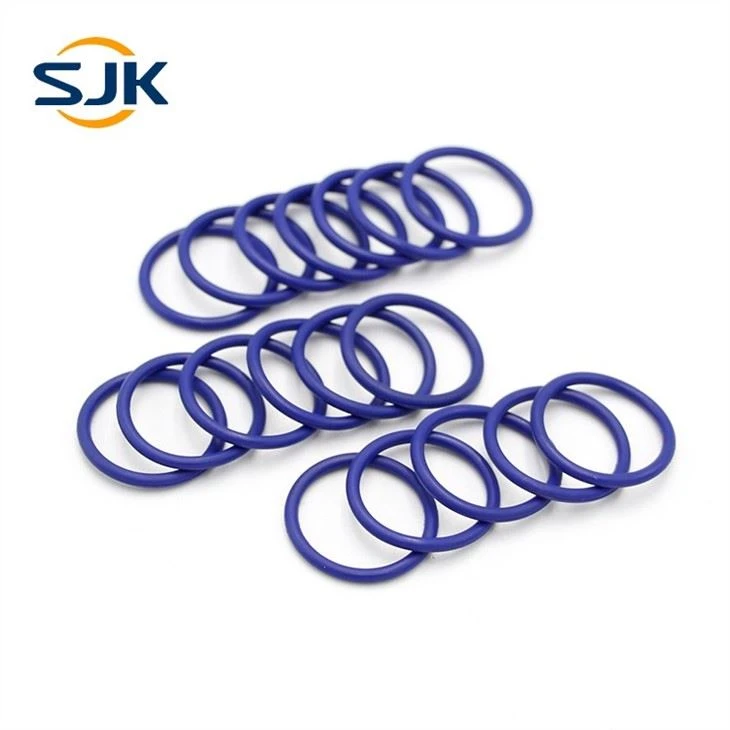

ISO3601 Standard Metric HNBR O-ring

Dimensiune: Standard sau personalizat

Duritate: De obicei este de 70 Shore A, poate face de la 50 la 90

Există în principal două părți ale inelului O HNBR standard metric ISO3601, una este dimensiunea, iar cealaltă este de calitate, care poate fi și aspectul.

ISO 3601-1: toleranțe dimensionale

ISO 3601-1 specifică două tipuri de inele O: Tip A și Tip B. Toleranța inelului O de clasă A este echivalentă cu cea utilizată în AS568 și mai strânsă decât cea a inelelor O de clasa B. Este aplicabil aplicațiilor industriale sau aerospațiale, atunci când aplicația sau carcasa necesită o toleranță mai strictă. Inelele O de clasa B au o toleranță puțin mai largă și sunt potrivite pentru aplicații generale.

ISO 3601-3: criterii de acceptare a calității

ISO 3601-3 a fost dezvoltat inițial pentru inele O universale, dar standardul a fost revizuit și îmbunătățit de-a lungul anilor, incluzând trei niveluri de defecte (N, S, CS) în funcție de aplicație.

Clasa N: standard de acceptare a inelului O universal.

Clasa S: Cerințe de calitate pentru cele mai bune performanțe aplicații industriale și aerospațiale.

Clasa CS: Aplicații speciale și critice de etanșare, cum ar fi anumite aplicații aerospațiale și aplicații critice de servicii de oxigen.

Exemple de defecte de suprafață caracterizate de acest standard includ fulger, decalaj, proeminență în linia de despărțire, piele din spate, tăiere peste, urme de curgere, neumplut și indentare.
